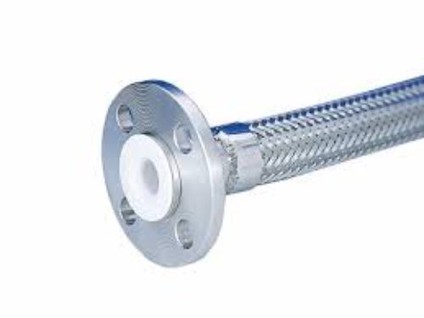

به عنوان اتصال دهنده های انعطاف پذیر در سیستم های لوله کشی،شیلنگ های فلزی انعطاف پذیر از جنس استنلس استیلبه دلیل انعطاف پذیری عالی، مقاومت در برابر خوردگی و مقاومت در برابر لرزش، به طور گسترده در صنایعی مانند مواد شیمیایی، برق، HVAC و تامین آب و زهکشی استفاده می شود. عملکرد اصلی آنها بر اثر هم افزایی سه جزء کلیدی متکی است: لوله راه راه، آستین بافته شده و رابط. هر جزء دارای طراحی ساختاری متفاوتی است و عملکردهای مختلفی را انجام می دهد و با هم کار می کند تا عملکرد پایدار شلنگ را تضمین کند. در زیر تجزیه و تحلیل دقیق بر اساس عملکرد صنعت است.
I. لوله راه راه: جزء اصلی انعطاف پذیر شیلنگ
لوله راه راه بدنه اصلی شلنگ انعطاف پذیر فلزی فولاد ضد زنگ است. معمولاً از ورق فولادی ضد زنگ 304 یا 316L از طریق هیدروفرمینگ یا جوشکاری ساخته می شود که ساختار موجدار دوره ای را نشان می دهد. این جزء اصلی است که انعطاف پذیری شلنگ را ممکن می کند. عملکرد اصلی آن سه مورد است: اول اینکه انحرافات خط لوله را جبران می کند، جابجایی های محوری، جانبی و زاویه ای را در طول نصب خط لوله جذب می کند، از آسیب ناشی از تنش ناشی از انبساط و انقباض حرارتی، ارتعاش یا ناهماهنگی جلوگیری می کند. دوم، رسانه ها را انتقال می دهد. به عنوان کانالی برای جریان رسانه، دیواره داخلی صاف آن مقاومت رسانه را کاهش می دهد و مواد فولادی ضد زنگ در برابر خوردگی از رسانه های خورنده مختلف مقاومت می کند. سوم، ارتعاشات را بافر می کند، درجه خاصی از میرایی ارتعاشات در سیستم خط لوله را فراهم می کند، و تاثیر ارتعاش بر تجهیزات و خطوط لوله را کاهش می دهد. ضخامت دیواره، نوع راه راه و تعداد راه راه لوله راه راه مستقیماً انعطاف پذیری، مقاومت در برابر فشار و عمر مفید شلنگ را تعیین می کند.
II. غلاف بافته شده: یک جزء تقویت کننده و محافظ برای شیلنگ
غلاف بافته شده، که معمولاً در اطراف بیرون لوله موجدار پیچیده می شود، از سیم یا نوار فولادی ضد زنگ بافته شده ساخته شده است و یک جزء کلیدی برای افزایش مقاومت فشار شلنگ و محافظت از لوله راه راه است. وظایف اصلی آن عبارتند از: اول، افزایش مقاومت فشار. یک لوله موجدار مستقل مقاومت فشار محدودی دارد، در حالی که آستین بافته شده، از طریق ساختار بافته شده خود، فشار داخلی وارد شده توسط لوله موجدار را توزیع می کند و از انبساط، تغییر شکل یا حتی پارگی تحت فشار بالا جلوگیری می کند. مقاومت فشار شلنگ فلزی انعطاف پذیر فولاد ضد زنگ با آستین بافته می تواند بیش از 30٪ در مقایسه با شیلنگ بدون آستین بافته افزایش یابد. دوم، محافظت از لوله کاروگیت در برابر ضربه های خارجی، اصطکاک یا خراش ناشی از اجسام نوک تیز در هنگام نصب و استفاده و در عین حال کاهش تاثیر نوسانات فشار متوسط بر روی لوله موجدار. سوم، محدود کردن جابجایی. حداکثر دامنه انبساط و انقباض شلنگ را می توان با چگالی بافته شدن آستین بافته شده کنترل کرد و از تغییر شکل بیش از حد و آسیب به ساختار شلنگ جلوگیری کرد. بسته به سناریوی کاربردی، آستین بافته میتواند یک-تک لایه یا چند لایه-طراحی بافته شود. بافته شدن چند لایه اثر تقویتی را بیشتر میکند.
III. اتصالات: اجزای اتصال و آب بندی شیلنگ
اتصالات در هر دو انتهای شیلنگ فلزی انعطاف پذیر فولاد ضد زنگ قرار دارند و محکم به لوله راه راه و آستین بافته شده متصل می شوند. آنها اجزای اصلی برای اتصال شیلنگ به سیستم لوله کشی و تجهیزات هستند. انواع متداول عبارتند از کانکتورهای فلنجی، کانکتورهای رزوه ای و کانکتورهای سریع که با نیازهای مختلف نصب سازگار می شوند.
کارکردهای اصلی آن دو دسته است: اول، اتصال و تثبیت. کانکتور به طور دقیق شلنگ را به خط لوله یا رابط تجهیزات متصل می کند، اتصال ایمن را تضمین می کند و از جدا شدن در حین استفاده جلوگیری می کند.
دوم، آب بندی و جلوگیری از نشت. کانکتور معمولاً مجهز به واشر، حلقههای O-و سایر اجزای آببندی است تا به طور مؤثر از نشت رسانه جلوگیری کند. عملکرد آببندی مستقیماً ایمنی شلنگ را تعیین میکند، بهویژه در محیطهای رسانهای با فشار{3} بالا و خورنده بسیار مهم است. مواد اتصال باید با لوله راه راه مطابقت داشته باشد و فرآیند اتصال (مانند جوشکاری و چین) باید کاملاً استاندارد باشد تا از شل شدن اتصالات یا خرابی آب بندی جلوگیری شود.
به طور خلاصه، سه جزء اصلی یک شیلنگ انعطافپذیر فولاد ضد زنگ-لوله موجدار، آستین بافته شده و رابط-هر کدام عملکردهای مربوطه خود را انجام میدهند و با هم کار میکنند: لوله راه راه انعطافپذیری و حمل و نقل رسانه را تضمین میکند، آستین بافته شده مقاومت اتصالی را افزایش میدهد{2} مقاومت اتصال دهنده را افزایش میدهد{2} حفاظت ساختاری و اتصال را افزایش میدهد. درک ساختار و عملکرد هر جزء برای انتخاب شیلنگ، نصب و نگهداری از اهمیت زیادی برخوردار است و همچنین یک درک اساسی برای اطمینان از عملکرد پایدار سیستم های خط لوله در صنعت است.
